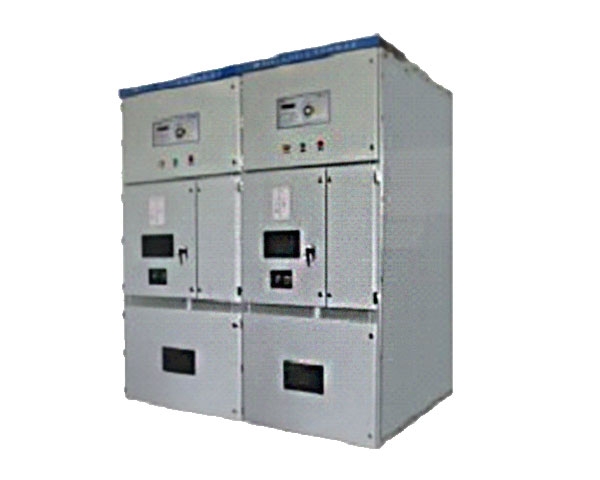

消弧线圈成套装置的应用范围及选型

    消弧线圈成套装置的应用范围及选型：

    1、应用范围。消弧线圈成套装置主要用在6kV到66kV中性点不接地电网中，用来自动跟踪动态补偿电网单相接地电容电流。发生单相接地故障时，可自动实施补偿，使故障点的残流小于5安；可限制光接地过电压危害，预防由于单相接地而引发的相间短路及电缆放炮等故障；该装置也可按照用户要求整定为用户希望达到的补偿状态。该装置广泛应用于各种矿井、石油、化工建材、冶金以及大中城市的中压配电网。

    2、选型说明。在选择消弧线圈成套装置的时候，应谨慎。如果选择容量过大，将造成投资浪费；如果选择容量过小，将造成二次投资。一般应事先实测或用经验公式计算出系统电容电流，电容电流乘以系统的额定相电压，然后再乘上一系数作备用，常规选择1.35倍。这样偏磁式消弧线圈的容量就选定了。

    3、接地变压器的容量的选择: 接地变压器不带二次绕组的，接地变压器的容量等于或略大于消弧线圈成套装置的容量；接地变压器带二次绕组的，接地变压器的容量等于或大于消弧装置的容量加上接地变压器二次绕组的容量。
