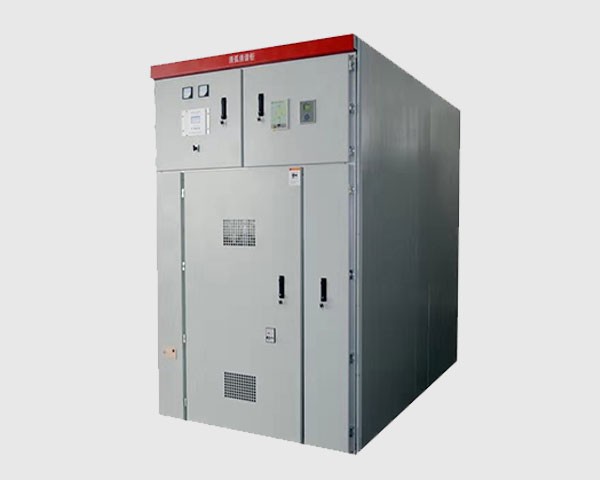

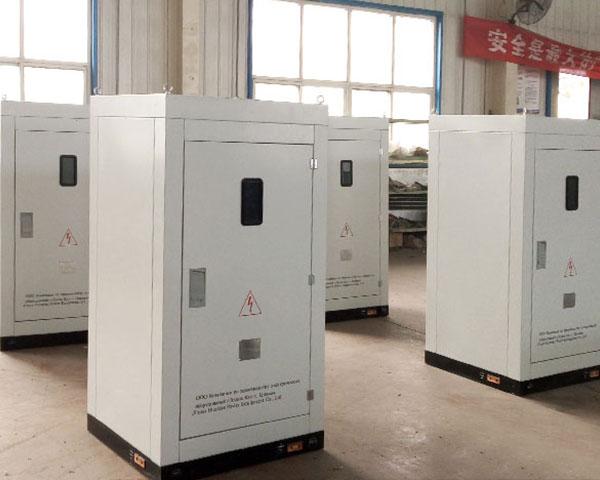

消弧消谐柜的结构构造

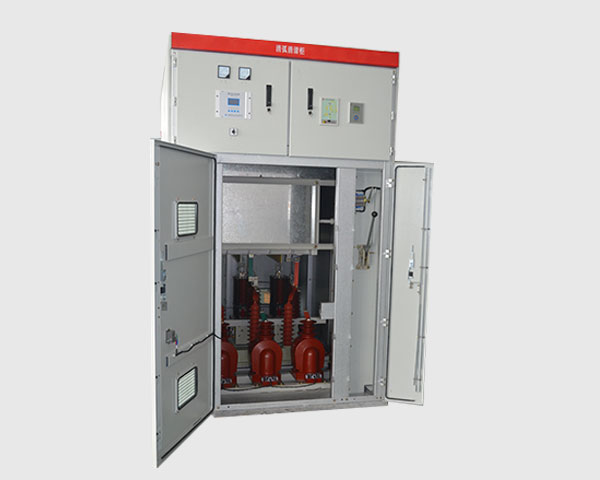

    消弧消谐柜的结构构造：

     1、微机控制器：根据电压互感器提供的信号，判断故障类别和相别，向控制室或上位机发出故障信号，当发生弧光接地时，立即向故障相真空接触器发出动作命令；高压隔离开关：用来控制装置的投运和退出，在装置需要检修或调试时，与系统隔离并形成明显的断开点。

     2、高压限流熔断器组件：在出现两相短路、由于装置内部故障或人员误接线等原因导致装置误判断时，可在1～2ms之内快速实现截流，并将装置退出，避免造成两相短路的后果；电压互感器PT：为系统中的保护及计量设备提供电压信号，为消弧消谐柜提供被保护系统的二次电压和辅助二次电压信号。

     3、单相体交流真空接触器：在接到微机控制器的动作命令后，立即完成合闸动作，使弧光接地故障快速转化为金属性接地，避免非故障相电压大幅升高；三相过电压保护器：将相对地和相与相之间的各种过电压限制在设备绝缘允许的较低水平；零序CT和接地电流表：在消弧消谐柜动作时，通过接地电流表可较准确地读出系统的接地电容电流。
