消弧消谐柜在电力系统中的应用

2023-02-23

次

消弧消谐柜是为了迅速处理中性点非直接接地系统弧光接地，给电器设备带来的危害而研制的产品。消弧消谐柜主要由三相组合式过电压保护器DCB、可分相控制的高压真空接触器JZ、微机控制器、高压限流熔断器组件FU及带有辅助二次绕组的电压互感器PT等组成。形成弧光接地过电压的基础是间歇性电弧。

当中性点非直接接地系统发生单相间歇性弧光接地故障时，由于电弧多次不断的熄灭和重燃，导致系统对地电容上的电荷多次不断的积累和重新再分配，在非故障相的电感—电容回路上引起高频振荡过电压。对于架空线路，过电压幅值一般可达3.1～3.5倍相电压。

以电缆线路为主的供电电网，绝缘击穿或电弧重燃时过渡过程中的高频电流，可达数百安培到上千安培。高频电流过零点电弧熄灭的可能性大大提高，电缆线路弧光接地时，非故障相的过电压可达4～71倍。中性点非直接接地系统发生单相接地时，三相电压是对称的，仍然可以继续供电。

由于消弧线圈的电感电流补偿了电容电流，使得故障点的电弧能够自行熄灭，这就大大减小了因受风吹、电动力等影响而引起直接的相间弧光短路的可能性。一旦电弧自行熄灭后，架空线路的绝缘又可以完全恢复。

随着城网改造的进行，架空线路逐步被电缆线路取代，中压电网中固体绝缘的设备逐年增多，以及现有电缆线路随着运行时间的加长绝缘逐渐老化。近几年来弧光接地过电压的问题越来越突出，电缆放炮等绝缘事故，成为影响企业内部电网和供电电网运行的主要因素。

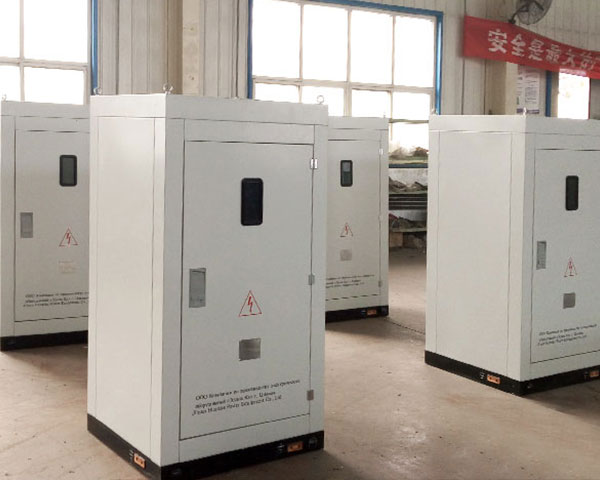

消弧消谐柜
