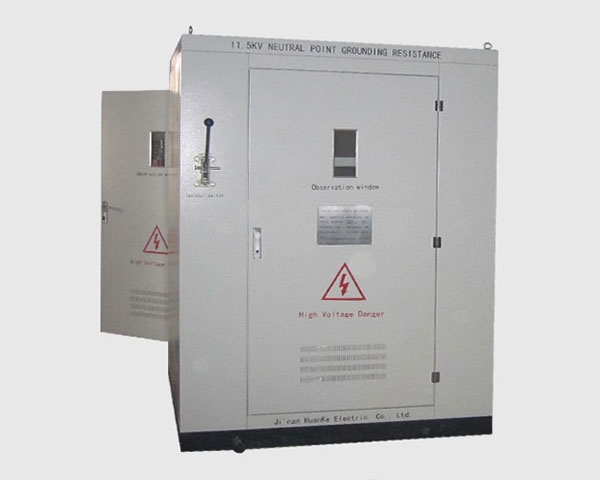

接地电阻柜的设计要点与细节展示

接地电阻柜的设计要点与细节展示

一、设计要点

电气参数设计

额定电压：根据系统电压等级确定(如6kV、10kV、35kV等)

额定电流：考虑短路电流水平，通常为系统接地电流的1.1-1.2倍

电阻值选择：根据系统要求的中性点接地电阻值确定，需满足电力系统继电保护配合要求

热稳定性：确保电阻器在故障电流下能承受规定时间(通常10-30秒)而不损坏

结构设计

柜体材质：采用优质冷轧钢板或不锈钢，厚度通常≥2mm

防护等级：IP42及以上，防尘防水

散热设计：合理布置通风孔，必要时加装强制风冷系统

抗震设计：满足IEC60068-3-3或GB/T13540要求

绝缘设计：电阻器与柜体间应有足够绝缘距离

接地保护：柜体可靠接地，接地电阻≤4Ω

防火设计：选用阻燃材料，设置温度监控装置

防爆设计：在易燃易爆环境中需特殊设计

二、细节展示

电阻器组件

电阻材料：高纯度镍铬合金(如Cr20Ni80)或不锈钢电阻丝

电阻结构：栅格式或片式结构，增大散热面积

连接方式：铜排或铜导线连接，接触面镀锡处理

固定方式：陶瓷或云母绝缘支撑，确保电气隔离

柜体内部布局

功能分区：电阻区、控制区、电缆连接区明确分隔

布线规范：强弱电分离，电缆桥架整齐排列

标识系统：相位标识、警告标识清晰可见

维护通道：预留足够操作和维护空间

辅助系统

温度监测：PT100或热电偶温度传感器，超温报警

电流监测：高精度电流互感器，实时监测接地电流

控制单元：PLC或继电器控制，实现自动投切

保护装置：过流、过压、超温等多重保护

外部接口

电缆进线：底部或顶部进线，配置电缆夹和密封装置

二次接线：端子排布置规范，预留足够端子

接地端子：专用接地螺栓，截面≥50mm²铜排

铭牌标识：包含技术参数、制造信息等

三、特殊设计考虑

高海拔地区：需考虑空气绝缘强度降低，适当加大电气间隙

高湿度环境：增加加热除湿装置，防止凝露

盐雾环境：采用不锈钢材质，加强密封防护

地震多发区：加强柜体抗震结构设计

四、质量控制要点

材料检验：电阻材料、柜体板材等关键材料需有合格证明

工艺控制：焊接、装配等关键工序需有作业指导书

出厂试验：绝缘试验、耐压试验、温升试验等

文件齐全：提供完整的技术文件、安装手册和维护指南

通过以上设计要点和细节的严格控制，可确保接地电阻柜的可靠性和长期稳定性，满足电力系统对接地保护的要求。
