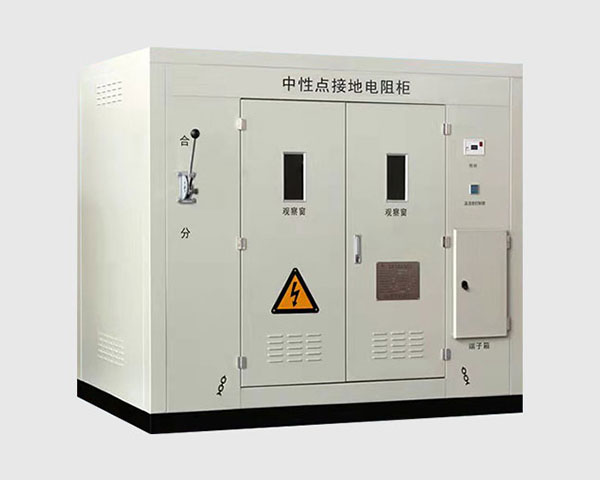

中性点接地电阻柜安装过程中需要注意哪些事项

在中性点接地电阻柜的安装过程中，为确保设备稳定运行、避免电气事故及延长使用寿命，需着重关注以下事项：

一、安装前准备

环境检查

确认安装位置通风良好、干燥无积水，远离腐蚀性气体、热源及强电磁干扰源（如大型电机、变压器）。

接地电阻柜周围预留足够操作空间（建议≥1.5m），便于检修和维护。

检查基础是否平整坚固，若为户外安装需加装防雨棚或 IP54 及以上防护等级的外壳。

设备验收

核对设备型号、规格与设计要求一致，检查外观有无变形、破损，配件（如接地端子、电缆接头）是否齐全。

测试电阻元件阻值是否符合设计参数（通常在出厂时已标定，但安装前需复测）。

工具与材料准备

准备绝缘手套、验电器、力矩扳手等工具，确保电缆、接线端子等符合载流要求（截面需匹配系统短路电流）。

二、安装过程关键要点

接地系统连接

主接地：接地电阻柜的接地端子须通过截面积足够的铜缆（如≥50mm²）与变电站主接地网可靠连接，接地电阻≤4Ω（具体按设计要求）。

中性点连接：电阻柜中性点应与系统接地中性点（如变压器中性点）通过高压电缆或母线连接，确保相位一致，接触面需清洁并涂抹导电膏。

独立接地：若系统存在多个接地点，需避免形成“环流”，必要时采用独立接地引下线。

电气接线规范

电缆终端头制作需符合标准，压接牢固且无松动，绝缘层恢复完整（如使用热缩套管）。

控制回路接线需与强电回路隔离，避免干扰；二次线应标识清晰，避免误碰。

机械固定与防护

柜体需水平安装，固定螺栓扭矩达标（参考厂家说明书），避免振动导致位移。

户外安装的柜体需检查密封胶条是否完好，通风口需加装防尘网，避免小动物进入。

电阻元件（如不锈钢栅格电阻）应避免剧烈碰撞，安装时轻拿轻放。

散热与通风

电阻柜运行时会产生热量，需确保通风口畅通，必要时加装轴流风机（需检查风机转向和电源可靠性）。

高温环境下需考虑降容使用，避免电阻过热导致阻值漂移或损坏。

三、安装后调试与验收

绝缘测试

断开所有外部接线，用2500V兆欧表测量电阻柜一次回路对地绝缘电阻（≥1000MΩ），二次回路≥10MΩ。

耐压试验：按系统电压等级进行工频耐压（如10kV系统耐压30kV/1min），无击穿或闪络现象。

功能验证

模拟系统单相接地故障，检查保护装置（如零序保护）是否能正确动作，记录动作时间和电阻通流情况。

测试接地电阻值是否稳定，运行中温升是否在允许范围内（通常≤300℃）。

资料归档

保存安装记录、测试报告、接线图纸等文件，便于后续维护追溯。

四、安稳注意事项

人员防护

安装人员需持证上岗，穿戴绝缘防护用品，严格执行停电、验电、挂接地线的操作流程。

高压试验时需设置警戒区域，禁止无关人员靠近。

应急处理

现场配备灭火器材（如干粉灭火器），禁止用水扑灭电气火灾。

若发现异常（如异响、焦糊味），应立即断电检查，排除故障后方可继续操作。

五、其他注意事项

与继电保护的配合：接地电阻柜的阻值选择需与系统零序保护定值匹配，避免保护拒动或误动。

定期维护：投运后需定期检查接地电阻、电阻元件外观及连接紧固性，清理灰尘和杂物。

特殊场景：若用于防爆场所，需选用防爆型电阻柜，并确保安装符合防爆规程。

通过以上步骤可确保中性点接地电阻柜安稳可靠运行，有效限制接地故障电流，确保电力系统稳定性。
