消弧线圈的损耗如何降低

消弧线圈的损耗主要包括铜损（绕组电阻损耗）、铁损（铁芯磁滞与涡流损耗）、附加损耗（杂散损耗、介质损耗等），降低损耗需从设计优化、材料选择、运行控制等多维度入手，以下是具体策略：

一、降低铜损：减少绕组电阻损耗

优化绕组设计与材料

采用高导电率铜材（如无氧铜、银包铜），替代普通电解铜，降低电阻率；

加大绕组截面积（如采用多股细线并联代替单股粗线），降低集肤效应和邻近效应导致的交流电阻增加；

优化绕组结构（如分层绕制、换位导线），减少绕组内部磁场不均引起的额外电阻损耗。

降低运行电流

合理选择消弧线圈容量：根据系统电容电流匹配容量，避免“大马拉小车”（轻载时电流小，铜损显著降低）；

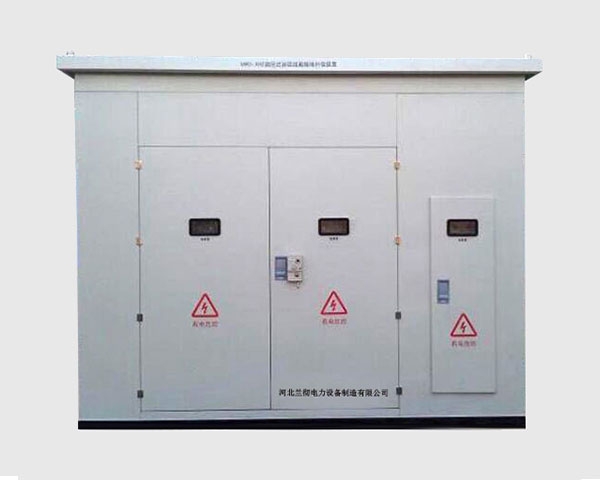

采用自动调谐消弧线圈（如调匝式、调容式、磁控式）：实时跟踪系统电容电流变化，将补偿电流调整到接近谐振点，避免过补偿或欠补偿导致的大电流运行。

二、降低铁损：减少铁芯磁损耗

优化铁芯材料

采用高导磁、低损耗硅钢片（如取向硅钢片、非晶合金）：

取向硅钢片沿轧制方向磁导率高，可降低励磁电流和磁滞损耗（比普通硅钢片低30%~50%）；

非晶合金带材（如铁基非晶）的磁滞损耗只为硅钢片的1/3~1/5，涡流损耗因薄带结构（厚度20~30μm）大幅降低，适合高频或有效场景（但消弧线圈为工频，非晶合金需注意饱和特性）。

铁芯叠片工艺优化：采用全斜接缝叠装（减少磁路气隙，降低磁阻和励磁电流）、减薄叠片厚度（如0.23mm硅钢片替代0.35mm），进一步降低涡流损耗。

三、降低附加损耗：减少杂散与介质损耗

附加损耗占比虽小（约5%~10%），但可通过细节优化进一步降低：

减少杂散损耗

优化结构设计：缩短绕组端部长度、增加绕组与铁芯间的绝缘距离（避免漏磁在金属构件中感应涡流）；

采用非磁性结构件：如夹件、拉板使用铝合金或不锈钢（替代普通碳钢），去掉漏磁引起的附加涡流损耗。

降低介质损耗

改善散热条件：通过强迫风冷或油浸自冷优化温度分布，避免高温导致绝缘老化加剧介质损耗（温度升高10℃，介质损耗约增加1倍）。

四、运行维护与监测：长期保持低损耗状态

定期检测与维护

监测绕组直流电阻：若电阻加大（如接头氧化、导线老化），及时修理或更换绕组；

检测铁芯接地情况：避免多点接地产生环流导致局部过热和额外损耗；

清洁铁芯与绕组：避免灰尘、油污影响散热，导致温度升高，间接增加铜损和铁损（温度每升1℃，铜损增加0.39%，铁损增加0.5%）。

五、新技术应用：新型消弧线圈的低损耗设计

磁控式消弧线圈：通过调节直流励磁电流改变铁芯磁导率，实现连续调谐，无需机械传动部件，减少了摩擦损耗和附加铜损；

干式消弧线圈：采用环氧树脂浇注绝缘，散热效率高（无需油浸冷却的油泵损耗），且铁芯与绕组一体化设计降低杂散损耗，适合室内安装；

总结

降低消弧线圈损耗的核心逻辑是：设计阶段通过材料优选和结构优化“先天降损”，运行阶段通过自动调谐和控制“后天控损”。其中，自动调谐技术和低损耗铁芯材料是非常有效的两大手段，可将总损耗降低30%~60%，同时提升系统补偿精度和稳定性。
