消弧线圈成套装置有哪些常见故障及解决方法

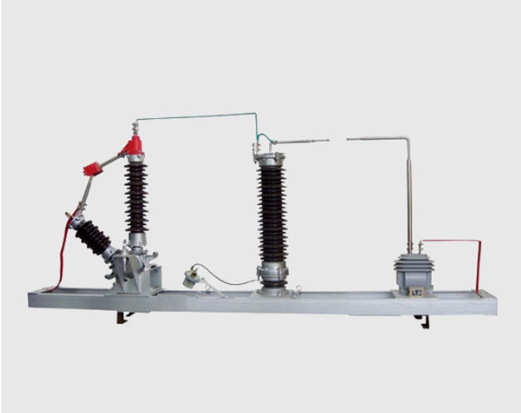

消弧线圈成套装置是电力系统中用于中性点不接地或经消弧线圈接地系统的重要设备，主要用于补偿单相接地故障时的电容电流，阻止电弧过电压。其常见故障及解决方法如下：

一、常见故障类型及原因

1. 调谐失败或不准确

现象：装置无法自动/手动调整到目标补偿度，或补偿效果不佳（如残流过大）。

原因：

控制器参数设置错误（如系统电容电流计算偏差）。

电压互感器（PT）或电流互感器（CT）测量误差。

调节机构卡涩（如机械传动部件磨损、电机故障）。

阻尼电阻或限压元件异常。

2. 接地故障检测失灵

现象：系统发生单相接地时，装置未及时动作或误判。

原因：

PT断线或二次回路故障。

零序电流/电压传感器损坏或接线松动。

控制器逻辑错误或软件故障。

外部干扰导致信号失真。

3. 过补偿/欠补偿异常

现象：补偿电流与系统电容电流不匹配，导致过电压或电弧重燃。

原因：

系统运行方式改变（如线路投切）未及时更新参数。

消弧线圈容量不足或抽头位置不当。

控制器自适应能力不足。

4. 设备过热或损坏

现象：消弧线圈本体、控制器或调节机构温度过高，甚至烧毁。

原因：

长期过载运行（如持续高残流）。

散热不良（如风扇故障、通风口堵塞）。

绝缘老化或局部放电。

谐波含量过高导致额外损耗。

5. 通信或信号故障

现象：装置与上位机通信中断，或指示灯/报警信号异常。

原因：

通信模块损坏或接线松动。

协议配置错误（如Modbus、IEC61850）。

电源故障导致控制器失电。

6. 机械调节机构故障

现象：电动调节失灵，手动调节困难。

原因：

电机烧毁或齿轮箱卡涩。

限位开关失效导致过程。

润滑不足或异物进入传动部件。

二、解决方法

1. 调谐问题处理

步骤：

核对系统电容电流计算值与实际值（可通过实测或仿真验证）。

检查PT/CT二次回路，确保测量精度。

清洁或更换卡涩的调节机构，测试电机及传动部件。

校准控制器参数，必要时优化软件。

2. 接地检测故障处理

步骤：

检查PT二次侧熔断器及接线，排除断线。

测试零序传感器的输出信号，更换损坏元件。

重启控制器或恢复出厂设置，排查逻辑错误。

增加滤波电路阻止干扰，优化接地判据算法。

3. 补偿异常调整

步骤：

实时监测系统运行方式变化，动态调整补偿参数。

选用具备自适应调谐功能的控制器，定期校核参数。

4. 过热问题解决

步骤：

限制系统过载运行，避免长期高残流。

清理通风散热通道，修整或更换冷却风扇。

开展绝缘检测（如介损试验），更换老化部件。

加装谐波滤波器，降低谐波影响。

5. 通信故障排查

步骤：

检查通信线缆及接头，更换损坏模块。

重新配置通信协议及地址，确保与上位机一致。

测试备用电源，确保控制器供电稳定性。

6. 机械故障维修

步骤：

更换烧毁的电机，拆解齿轮箱去掉异物并润滑。

调整或更换限位开关，避免过程损坏。

定期维护调节机构，添加高温润滑脂。

三、预防措施

定期巡检：每月检查外观、温度、声音及信号指示；每年进行绝缘测试和参数校验。

参数优化：根据系统变化及时更新电容电流和补偿参数，避免欠补偿或过补偿。

环境控制：保持装置室通风干燥，避免粉尘、腐蚀性气体侵蚀。

冗余设计：关键部件（如传感器、控制器）采用冗余配置，提高可靠性。

培训与预案：运维人员需熟悉装置原理及操作流程，制定故障应急预案。

四、典型案例

案例1：某变电站消弧线圈频繁调谐失败，经查为PT二次回路接触不良导致测量偏差，重新接线后恢复正常。

案例2：装置过热报警，发现散热风扇停转且内部积尘严重，清洁并更换风扇后解决。

通过系统性的故障分析和针对性处理，可有效提升消弧线圈成套装置的运行可靠性，确保电力系统安稳稳定。
