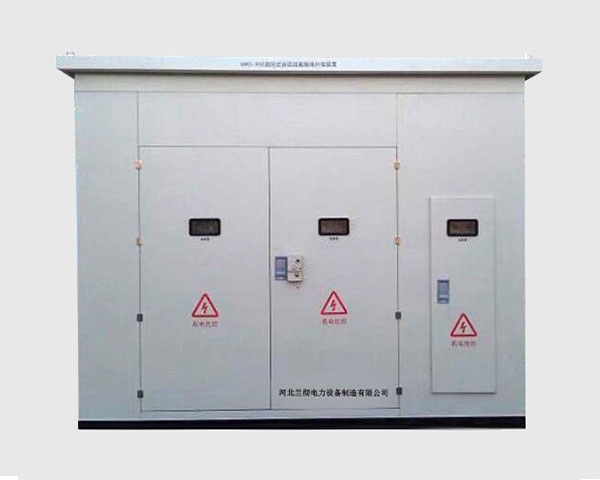

如何正确安装和维护消弧线圈

消弧线圈是电力系统中用于中性点不接地或经消弧线圈接地系统的重要设备，主要作用是补偿单相接地故障时的电容电流，阻止电弧重燃，提高供电可靠性。以下是其正确安装和维护的要点：

一、安装前准备

环境检查

安装场所需干燥、通风良好，无腐蚀性气体和易燃易爆物品。

环境温度：-25℃~+40℃，相对湿度≤85%（25℃时）。

基础稳固，预留足够的操作和维护空间（如散热通道、检修通道）。

设备验收

核对型号、规格是否与设计一致，检查外观有无损坏、锈蚀。

测试绝缘电阻、直流电阻及变比误差。

确认附件（如阻尼电阻、隔离开关、控制柜）齐全且功能正常。

工具与人员

配备起重设备、万用表、兆欧表、红外测温仪等工具。

安装人员需具备高压设备操作资质，熟悉电气原理图。

二、安装步骤

基础固定

将消弧线圈本体固定在混凝土基础上，用地脚螺栓紧固，确保水平度和垂直度符合要求（误差≤2mm/m）。

接线与接地

一次侧接线：根据系统电压等级连接中性点引线，确保接触良好，线径匹配载流量。

接地：本体外壳、控制柜均需可靠接地（接地电阻≤4Ω），接地线截面积≥16mm2。

油浸式设备特殊处理

注油前检查油箱密封性，注油到油位计标线，排除内部空气，静置24小时后进行绝缘测试。

三、调试与投运

空载试验

通电前断开所有负载，测试控制回路逻辑（如自动调谐、过流保护）是否正常。

手动调节分接头或电容组，观察输出电压/电流变化是否符合预期。

带负荷测试

逐步投入系统，监测中性点电压、补偿电流及设备温升，确保无异常振动或噪音。

验证自动调谐功能：模拟单相接地故障，检查消弧线圈能否快速补偿电容电流。

投运后检查

记录初始参数（如档位、油温、电流值），设置保护定值（如过流、过压、瓦斯保护）。

四、日常维护

定期巡检（每周/每月）

外观检查：有无渗漏油、放电痕迹、部件松动。

温度监测：用红外测温仪检测本体、接头温度（≤75℃为正常）。

声音与振动：正常运行时应发出均匀“嗡嗡”声，无异常杂音或剧烈振动。

油位与油色：油浸式设备油位需在标线内，油色透明无碳化（若变色需取样化验）。

周期性维护（每季度/每年）

清洁与除尘：擦拭绝缘子、套管表面污垢，避免爬电。

绝缘测试：每年测量一次绝缘电阻和介质损耗因数（tanδ）。

保护装置校验：每年校验过流、零序保护等二次回路。

特殊维护

雷雨季节前：检查避雷器、接地装置有效性。

高温季节：增加巡检频率，确保散热风扇/冷却器正常工作。

长期停用后重启：需重新测试绝缘和机械性能。

五、注意事项

安装维护时需断电并验电，悬挂“禁止合闸”标识牌。

高压试验需两人以上操作，穿戴绝缘防护用品。

油浸式设备补油时需使用同型号变压器油，严禁混用。
