消谐措施的综合应用
普通型电磁式电压互感器应选用励磁特性良好、铁心不易饱和的型号及生产厂家。变电站 10kV 母线 PT 一次额定电压 UN 为 10/3kV,有的 PT 在 1.9UN 电压作用下铁心就可能进入饱和区,而母线实际运行电压为 10~10.7kV。当电网单相接地时,作用在PT 上的工频稳态电压可能高达 1.85UN,加上电网电压的波动,PT 易饱和。
在基波谐振过电压不很高的情况下,即使装设了二次微机消谐装置,也照样可能使熔丝熔断。尤其对中性点半绝缘结构 PT(如 REL 10 型等),难以进行消谐改造,更应慎重选型。为了防止空母线合闸时 PT 熔丝熔断,还可以采取事先投入某些线路。或站用变压器等临时措施。

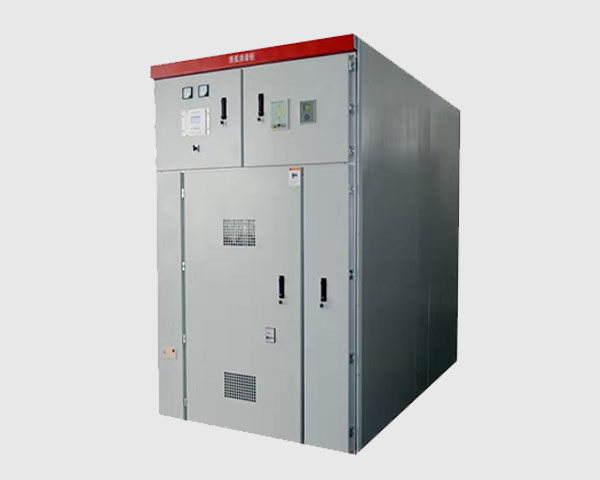

但不宜投入电容器组,这可防止电压有较大波动时空载变压器,与电容器构成振荡回路产生振荡过电压。变电站各段母线 PT 开口三角绕组处应装设消弧消谐柜,使之对整个电网产生消谐效果。由于对母线送电的瞬间交流电压不稳定,电网发生接地、谐振等故障时瞬间交流系统的暂态干扰,均会影响装置的正常工作。
因此消谐装置工作电源宜选用直流 220V。高压用户配电所一般无需绝缘监测及接地选线,因此母线 PT 一次侧中性点,应尽可能不接地或选用消谐型设备,以改善同一系统中 PT 并联后总体等效伏安特性。
同一配电网中,在尽可能采用一次消谐和二次消谐措施的同时,采取限制弧光接地过电压的措施仍是十分必要的。由于普通型或消谐型 PT、一次消谐器等现有消谐设备的热容量都很有限,在长时间间歇电弧过电压的作用下仍有被烧坏的可能。近年来在配电网中投运了一种新型过电压防护设备——XHG 型消弧及过电压保护装置。
